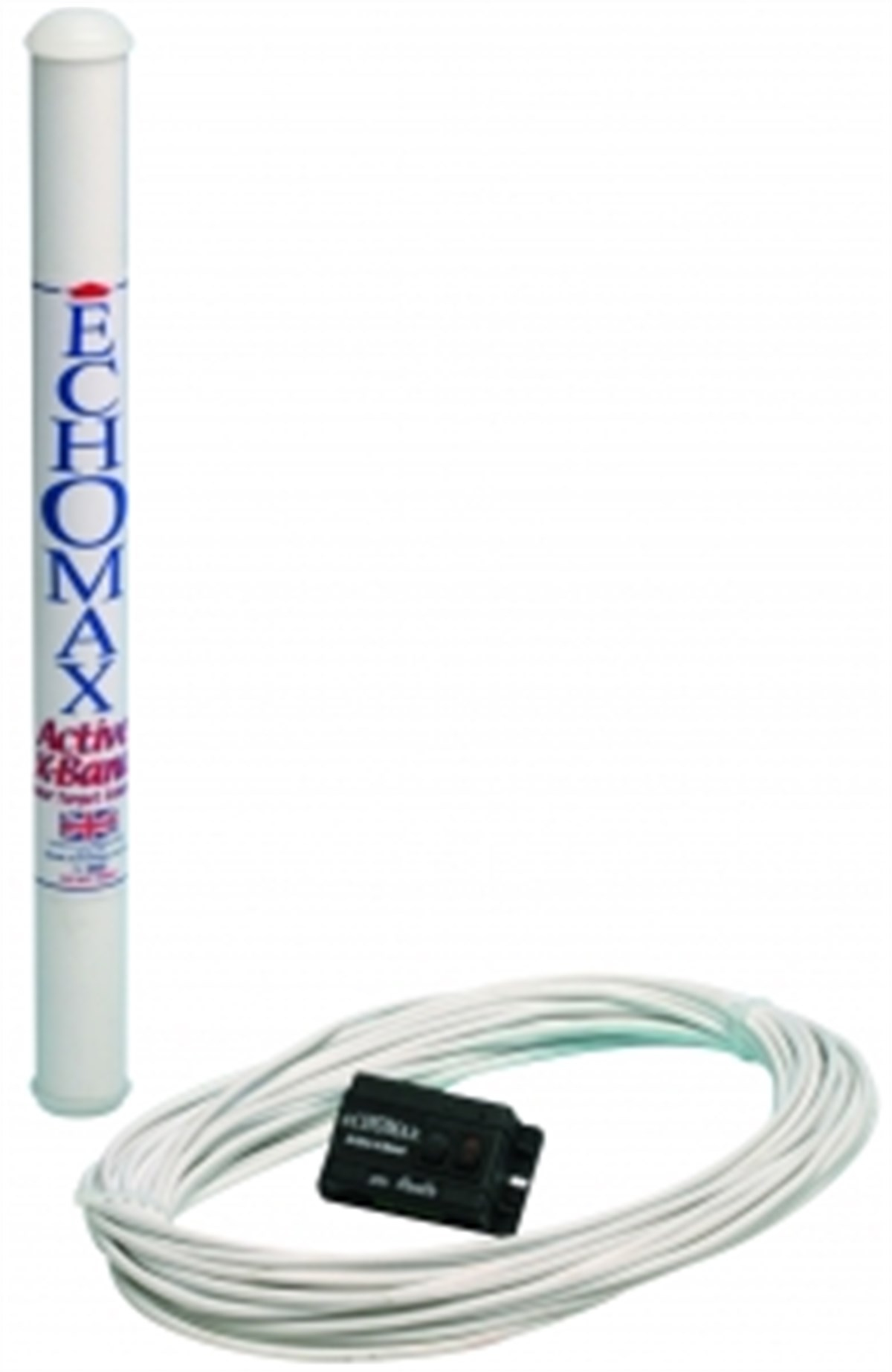

Echomax Aktif X Band Radar Hedef Güçlendirici (RTE)

Echomax Aktif X Band Radar Hedef Güçlendirici (RTE) (3209241)

Marka : ECHOMAX
İndirim Oranı : %11 İndirim
KDV Dahil : ₺31.031,67
İndirimli : ₺23.015,15  + KDV
KDV Dahil : ₺27.618,18
:
Echomax Aktif X Band Radar Hedef Güçlendirici (RTE). Sorgulayıcı X bant radara (9,5 GHz 9,3) yanıt vermek için, kendisine iletilen sinyali daha da güçlendirerek minimum gecikmeyle aynı frekanstan tekrar radara geri göndermek için tasarlanmıştır. Böylelikle radar algılama aralığını ve küçük hedeflerin görünebilirliğini arttırmaktadır ancak büyük radar kesit alanına sahip teknelerde önemli oranda bir gelişme olmayacaktır. RTE özellikle, radarı olmayan ufak teknelerde kullanım için tasarlanmış olup, genellikle boyu 25m’ye kadar olan teknelerde RCS’yi (radar kesit alanı) geliştirmek için kullanılır. Ufak tekne/rib’ler için gelişmeler mevcut koşullara bağlı olarak 1-2 milden başlayıp 8-10 mile kadar görülebilmektedir. RTE’nin yansıması alana, RTE ve deniz seviyesinin üstündeki radar yüksekliğine, radar gücü ve durumuna göre değişiklik göstermektedir. Kötü hava, deniz durumu ve yağış yansımayı büyük ölçüde azaltacaktır. Montaj braketi ayrıca sipariş edilmelidir.

Belirtilen Performans Derecesi (SPL):

Temmuz 2009 itibariyle geçerli olan ISO 8729-2’yi karşılamaktadır. X-Band 7,5m²’de belirtilen performans derecesi gereksinimi motorlu teknelerde +/-10 derecelik ve yelkenli teknelerde +/-20 derece eğim. Active-X QinetiQ’te 13 Mart 2009’da test edilmiştir. Sıfır derece: 111.36m² +/-10 derece: 78.96m² +/-20 derece: 20.80m²

Üniteler aşağıda belirtilenlere uymaktadır:

IEC60945: ve R&TTE yönetmeliklerine uygunluk göstermektedir (CE 0191). ISO 8729-2 X band performans gereksinimleri.

Özellikler:

Algılama frekansı: X band 9.32 – 9.5 GHz
Çalışma Sıcaklığı: -20◦/+60◦ C
Voltaj: 12V DC - +30%-10% (voltaj dalgalanmaları ve ters akıma karşı korumalıdır)
Uyku modunda akım tüketimi: <15mA
Pozisyon doğruluğu: 1 metre dahilinde
5 sorgulayıcı radar: <23mA (genellikle) 10 sorgulayıcı radar: <32mA (genellikle)
EIRP: 1W (Genellikle)

Ebatlar ve ağırlıklar:

Anten boyu: 478 mm
Anten eni: 40.5 mm
Anten ağırlığı: 327 g
Kontrol kutusu (En x yüks x derinlik): 92x51x38 mm
Kontrol kutusu ağırlığı: 99 g
Kablo boyu: 24 m – 2x0.5mm²
Kablo ağırlığı: 969 g
